一、板式換熱機組概述

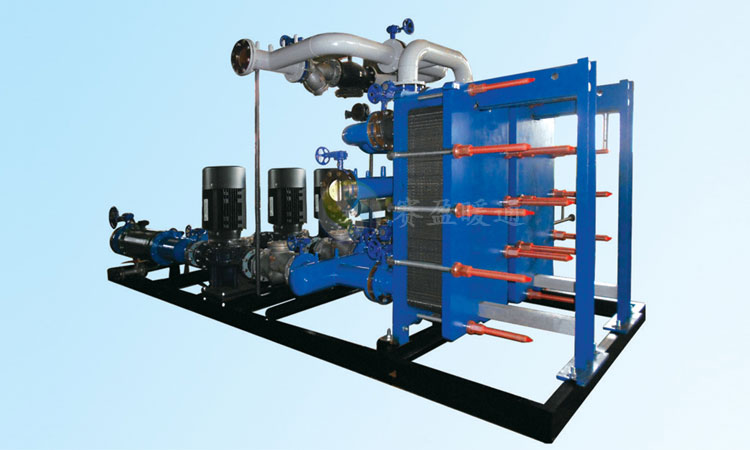

板式換熱機組由板式換熱器、循環水泵、穩壓泵、溫控裝置、過濾器、閥門、儀表及控制柜組合而成。具有結構緊湊、占地少、效率高、噪聲低等優點。非常簡化和加快供熱工程的設計及施工安裝進度。






二、結構特性

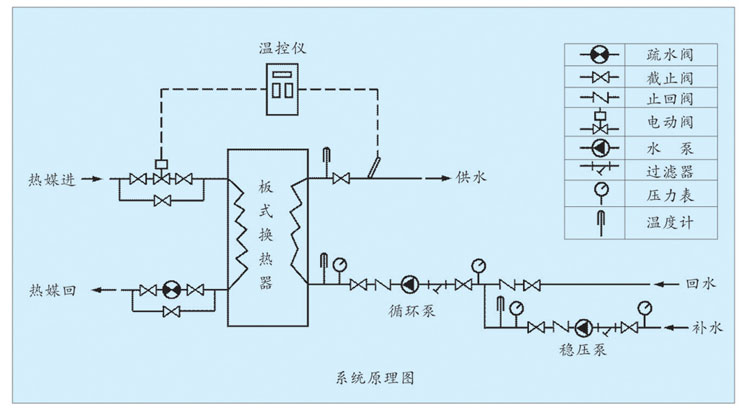

1.系統原理圖

SYZH型板式換熱機組，將傳統的機房布置方式改為整體形式，系統原理如圖示：

2.組成部件

a.板式換熱器是組合機組的核心部件，賽盈高品質板式換熱器是換熱機組正常工作的可靠保障。
b.循環水泵采用立式管道泵（熱水泵），選用國內知名品牌。
c.穩壓泵采用旋渦泵，啟停由壓力控制。
d.溫控裝置為賽盈的主要產品之一——SYW型水溫智能控制儀控制，精度高、無泄漏、使用壽命長。
e.控制柜集中了水溫智能控制，穩壓泵自動控制及循環泵啟停控制，關鍵電氣元件均選用進口產品，穩定可靠。
f.閥門、儀表等均用好產品，管道采用無縫鋼管。
g.整體為可拆式結構，可分散運輸，現場組裝。

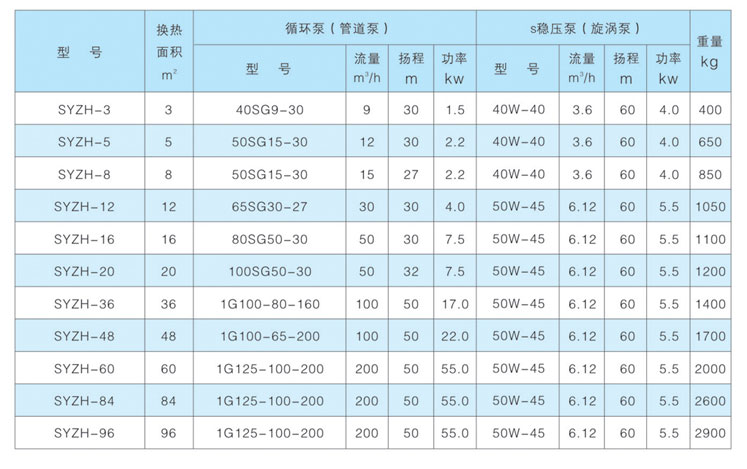

三、SYZH型板式換熱機組性能參數表


四、換熱機組選型表

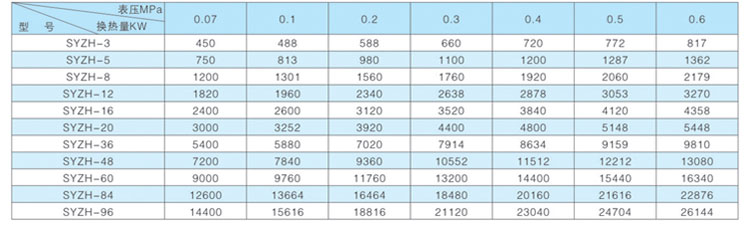

1、汽-水換熱（生產95℃/70℃熱水）用于采暖

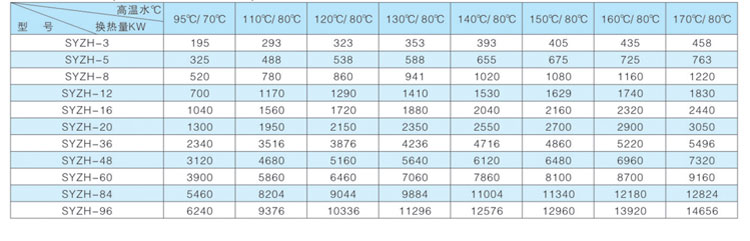

2、水-水換熱（生產95℃/70℃熱水）用于采暖

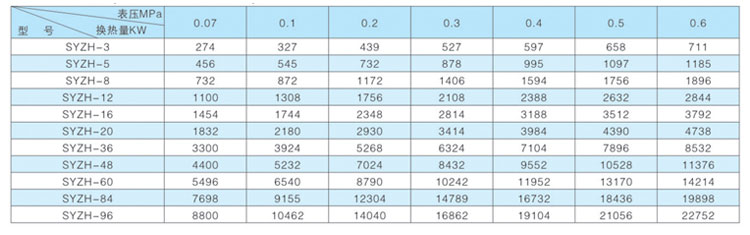

3、汽-水換熱（生產60℃/50℃熱水）用于空調

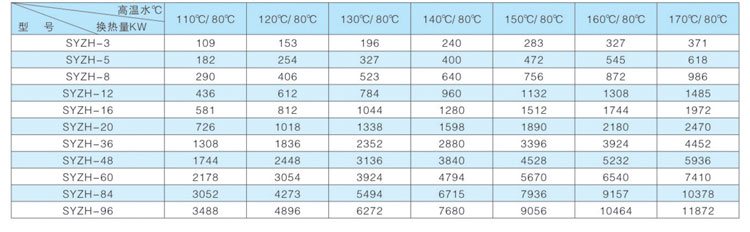

4、水-水換熱（生產60℃/50℃熱水）用于空調
