一、概述

     浮動盤管熱交換器是在吸收先進技術的基礎上，自主研制的新一代換熱器，以結構新穎、性能好，安裝簡單，廣泛應用于工業及民用建筑的生產、生活熱水系統。

      近年來，隨著賽盈對浮動盤管傳熱機理的深入研究，該產品不斷得到改進和完善，其換熱效率進一步提高，結構更去科學、合理。

二、結構及工作原理

1.結構

  SYFL型熱交換器由殼體、盤管及接管組成。

2.工作原理

   蒸汽進入殼體中的立管內，均勻分配至各懸臂盤管，放出熱量后冷凝成冷凝水排出；水進入殼體后，在擋板作用下分散，經多層盤管依次加熱后，從出水管引出。

蒸汽在盤管內高速流動，其離心作用力推動盤管產生高頻浮動，促使管外被加熱水產生擾動，破壞管-水間的層流傳熱層，強化了對流換熱，換熱系數大大提高，汽-水換熱時傳熱系數可高達2600kcal/㎡.h.℃；水-水換熱時的傳熱系數達1700kcal/㎡.h.℃。
3.材質及工作壓力
①盤管為紫銅管，管程為熱媒通道。熱煤為高溫時工作壓力＜1.6MPa,熱媒為蒸汽時，工作壓力＜0.6MPa;
②殼體為碳鋼或不銹鋼，殼程為被加熱水通道。工作壓力分0.6、1.0、1.6MPa 三種。對材質和工作壓力有特殊要求的，可以定制。

三、性能特點

1.傳熱系數高；
2.自動除垢；附結在換熱管上的污垢導熱能力差，熱脹冷縮遠不如銅，很容易在熱應力作用下從銅管上脫落下來。同時，盤管間的輕微碰撞也會加速污垢的脫落。
3.適用范圍廣；熱媒可以采用蒸汽或熱水；
4.體積下，安裝、運輸、維修方便；
5.阻力??；殼程阻力損失≤20kpa
                 管程阻力損失≤35kpa


五、安裝使用說明

1、SYFJ型熱交換器安裝簡單，只需接上相應的閥門、儀表、管道即可；
2、須安裝安全閥（應符合<<壓力容器安全技術監察規程>>或設計膨脹管箱；
3、若部分積垢不能自動脫落，可采用熱沖擊法；（a）排凈殼內存水和管內冷凝水；（b）打開蒸汽閥至加熱管有響聲；（c）打開水閥冷卻加熱管；重復操作3-4次，可將積垢除凈；
4、為確保供水水質，每周應排污一次；
5、殼體應保溫，安裝就位時應考慮檢修空間。

六、臥式半即熱式浮動盤管熱交換器外形尺寸參數表


七、立式半即熱式浮動盤管熱交換器外形尺寸參數表

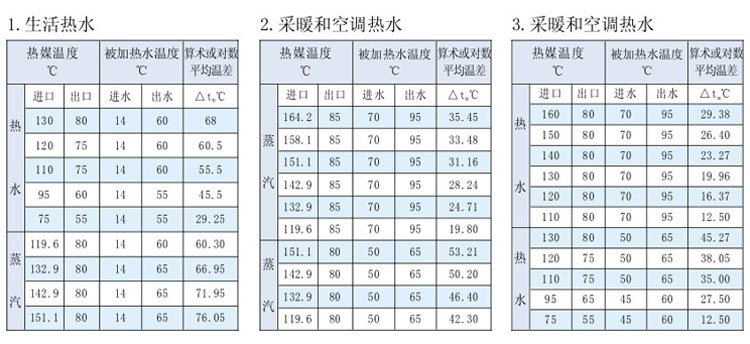

八、設計工況
